18603734708本產品主要功能是實現對飲用水的加熱，可分別設置不同的出水溫度。
尺寸及示圖
高280mm×寬180mm×厚125mm
主要性能參數
控制板說明
控制板有1個顯示溫度的三位數碼管、3個流量指示燈和4個按鍵（含指示燈），如圖所示；
性能參數表
基本性能 | 額定電壓 | AC220V | 額定頻率 | 50Hz | ||||
額定功率 | 2200W | 功率范圍 | -10%，+5% | |||||
額定壓力 | ≤0.05MPa | |||||||
主要功能 | 出水溫度及出水量測試 | 出水溫度 | 單次出水量 | 額定出水溫度范圍 | 額定出水量 范圍 | |||
常溫、45℃－100℃，每5℃一檔 | 150ml、500ml、1000ml | ±1℃ | ±10% | |||||
***次出熱水時間 | 3-6s | 續杯出熱水時間 | 1s | |||||
水位檢測、入水水溫檢測、出水水溫檢測、出水水量檢測、安全保護。 | ||||||||
安全性保護功能：缺水保護、結冰保護、超溫保護、干燒保護。 | ||||||||
備注：程序設置100℃時，實際出水溫度97℃。（實際出水溫度可調） | ||||||||
故障代碼 | 序號 | 故障代碼 | 故障顯示代碼 | 故障解除 | ||||
1 | E1 | 加熱管過熱超溫 | 出水傳感器探測溫度降至103℃后，按開關鍵修復。 | |||||
2 | E2 | 供水不足 | 檢測有水后或者修復后 | |||||
3 | E3 | 加熱管不通電 | 修復后 9 | |||||
4 | E4 | 進水溫度傳感器故障 | 修復后
| |||||
5 | E5 | 出水溫度傳感器故障 | 修復后
| |||||
6 | E7 | 有水干燒故障 | 修復后
| |||||
7 | E8 | 無水干燒故障 | 修復后
| |||||
使用壽命 | 產品水壓在 0Bar 時，壽命≥500H
| |||||||
操作說明 | 童鎖鍵 | 數碼管顯示（“---”），其它按鍵無效，再次按下，其它鍵恢復功能 | ||||||
流量鍵 | 按下每次變換一檔，檔位循環設置（低：150mL；中： 500mL；高：1000mL） | |||||||
溫度鍵 | 按每次加5℃，到100℃后轉回25℃再按轉為45℃；可以從25、45、50、55……100℃循環設置溫度。 | |||||||
開關鍵 | 1.長按，開始工作，出水量達到設定檔位時結束工作回到待機狀態； 工作時短按，中斷工作回到待機狀態； 2.***使用為防止加熱體內無水干燒，線路板***供電會自動供水2S后，開始啟動加熱； 3.如遇到報警，如果沒有斷電，再次按下該按鍵，會自動供水8S，再開始加熱。 | |||||||

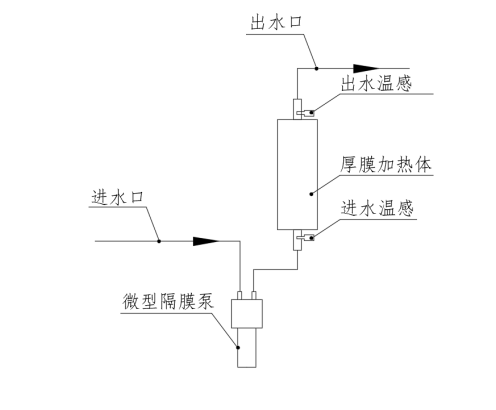

工作原理圖
技術要求
序號 | 項目 | 指標限值 |
1 | 外觀 | 線束捆扎整齊，各裝配件無松動，水管無彎曲堵塞 |
2 | 額定電壓 | AC220V 50Hz |
3 | 額定功率（出水溫度45℃時） | 2200W(-10%，+5%) |
4 | 冷態電阻（室溫25℃時） | 18.86～23.22Ω |
5 | 絕緣電阻 | DC500V，＞50MΩ |
6 | 泄露電流（動態） | 1.15倍額定功率下，≤0.25mA |
泄露電流（靜態） | 1.06倍額定電壓下，≤0.5mA | |
7 | 電氣強度 | AC1500V/5mA/3s，無擊穿，無閃絡 |
8 | 氣密性 | 0.2MPa氣壓，進氣4S，平衡測試20S,檢測4S，泄漏值<200Pa |
9 | 水質要求 | TDS＜60ppm，硬度＜4度 |
10 | 進水溫度 | 5℃～38℃ |
11 | 功能 | 顯示燈正常、操作鍵正常 |
應用示例
應用領域
家用電器
工業流體加熱
流體管道保溫
暖通空調工程
醫療護理
國防工業
